Mengen: Operationen und Venn-Diagramme

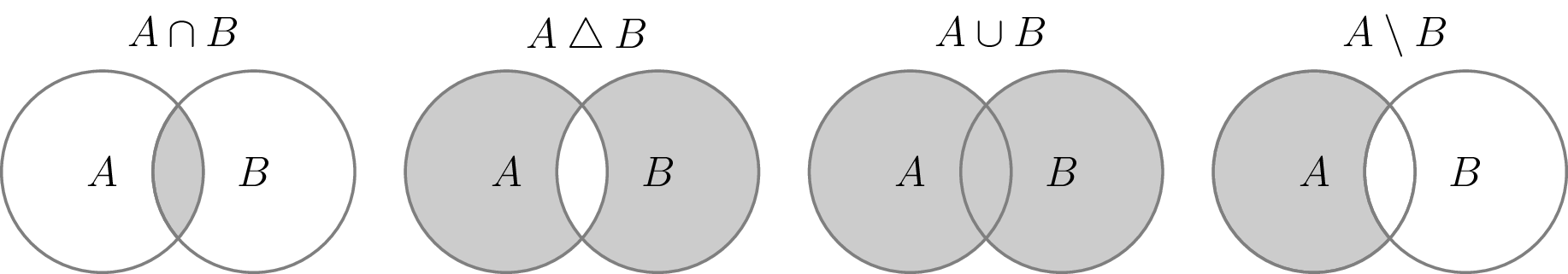

Mengen-Operationen werden oft mit Venn-Diagrammen (nach John Venn, 1834–1923) darstellt. In der folgenden Grafik zeigen einige Venn-Diagramme die Operationen

• Durchschnitt \(A \cap B\): enthält alle Elemente, die in \(A\) und in \(B\) sind;
• symmetrische Differenz \(A \bigtriangleup B\): enthält alle Elemente, die entweder in \(A\) oder in \(B\) (aber nicht in beiden gleichzeitig) sind;
• Vereinigung \(A \cup B\): enthält alle Elemente, die in \(A\) oder in \(B\) sind;
• Differenz \(A \setminus B\) (“\(A\) ohne \(B\)”): enthält alle Elemente, die in \(A\), aber nicht in \(B\) sind.

Auch in Python kann man mit Mengen-Operationen arbeiten; die Symbole unterscheiden sich aber (leider) etwas von den mathematischen Symbolen:

Operation	Sprechweise	Python-Code
\(x \in A\)?	ist \(x\) Element von \(A\)?	x in A
\(x \not\in A\)?	ist \(x\) kein Element von \(A\)?	x not in A
\(A \subseteq B\)?	ist \(A\) Teilmenge von \(B\)?	A <= B
\(A \cap B\)	\(A\) geschnitten mit \(B\)	A & B
\(A \bigtriangleup B\)		A ^ B
\(A \cup B\)	\(A\) vereinigt mit \(B\)	A | B
\(A \setminus B\)	\(A\) ohne \(B\)	A - B

Für Venn-Diagramme mit drei Mengen kann man noch Kreise verwenden (siehe Abbildung unten); auch für mehr als drei Mengen sind Venn-Diagramme möglich; dann allerdings nur mehr mit Ellipsen oder anderen geometrischen Figuren, nicht mehr mit Kreisen.

Aufgabe 1.

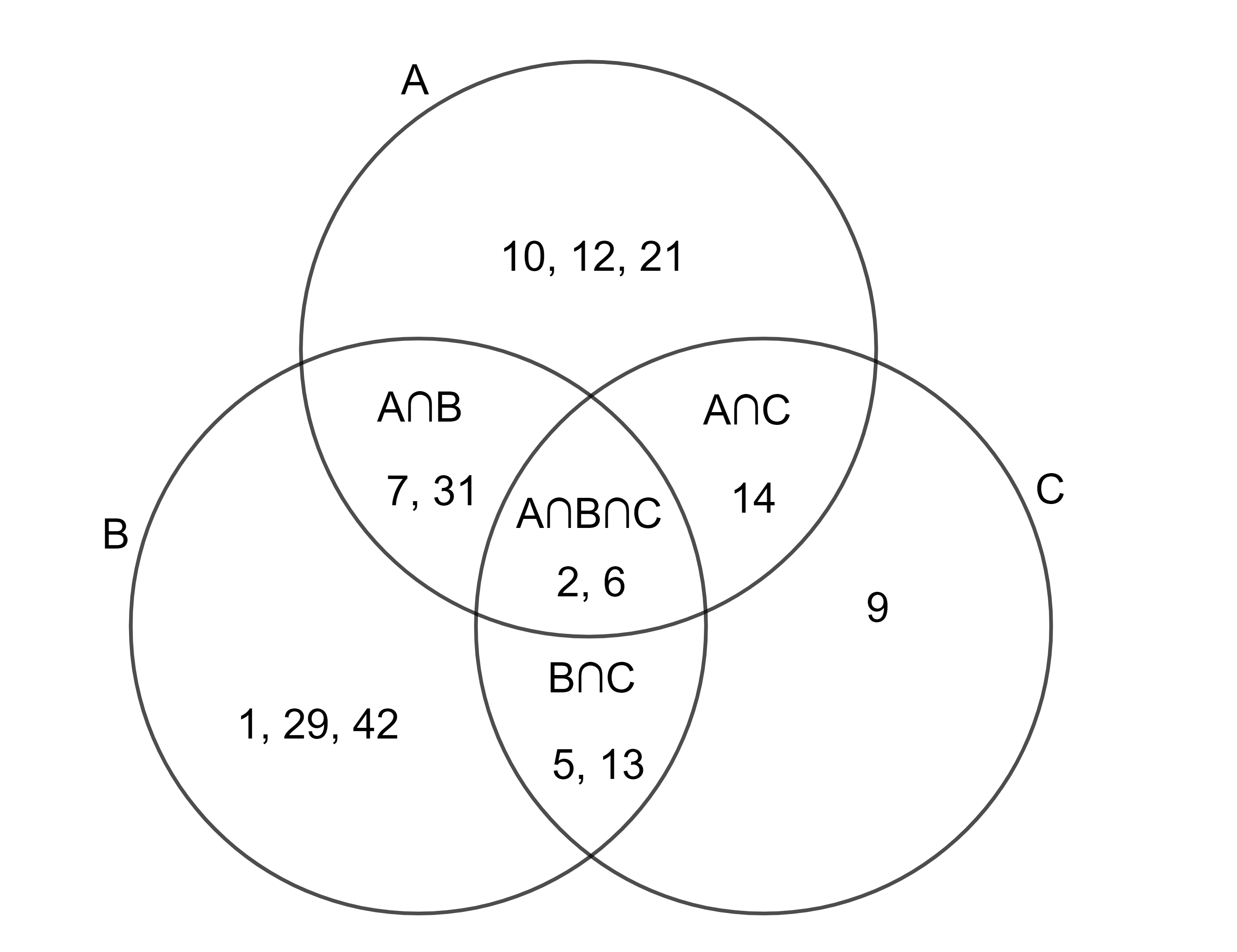

Zeichne (auf Papier oder mit Geogebra) ein Venn-Diagramm für drei Mengen. Fülle die einzelnen Bereiche mit Zahlen (oder Buchstaben oder Wörtern); achte dabei darauf, jede Zahl (oder jeden Buchstaben etc.) nur einmal zu verwenden. Hier siehst du ein Beispiel:

Aufgabe 2.

Verwende die Mengen aus Aufgabe 1, um ein Python-Programm zu schreiben: definiere zuerst die drei Mengen A, B und C; lass Python dann einige Schnittmengen (&), Vereinigungsmengen (|) und Differenzen (- und ^) berechnen. Überprüfe jeweils anhand deiner Zeichnung, ob Python richtig rechnet bzw. dein Programm korrekt ist.

Hier ist ein kleines Beispiel mit den Mengen aus Aufgabe 1:

A = {2, 6, 7, 10, 12, 14, 21, 31}
B = {1, 2, 5, 6, 7, 13, 29, 31, 42}
C = {2, 5, 6, 9, 13, 14}

print("A:", A)
# etc

print("in A ohne B:", A - B)
print("entweder in A oder in B:", A ^ B)
print("in A oder B:", A | B)
print("in A und B und C:", A & B & C)
# etc

Download: Math-9-Mengen-Venn-Diagramme.pdf
